RD-XLF138B高速纸杯成型机
RD-XLF138B高速纸杯成型机
RD-XLF138B High-Speed Paper Cup Forming Machine
产品名称: 高速纸杯成型机
Product name： High-Speed Paper Cup Forming Machine
产品型号Model: RD-XLF138B
交货期Delivery: 50天
产品简介Description：
RD-XLF138B 高速纸杯成型机是采用伺服控制自动旋转吸纸机构，纵轴传动结构，桶式圆柱分度机构和齿轮传动，自动喷雾润滑，双卷边机构。可选配视觉检测系统，从上方检测杯（碗）卷口和内部区域的污点、昆虫、卷口爆口、起皱。
RD-XLF138B 可以通过更换模具生产纸杯的尺寸从4盎司到24盎司纸杯。适用于生产市场杯，奶茶杯，咖啡杯等。
RD-XLF138B high-speed paper cup forming machine adopts servo control automatic rotating paper suction mechanism, longitudinal shaft transmission structure, barrel cylinder indexing mechanism and gear transmission, with automatic spray lubrication, and double curling mechanism.
Visual inspection system can be installed on the machine as optional. configured to detect the stains, insects, curling mouth cracks and wrinkles in the cup (cup) curling mouth and internal area from above.
The RD-XLF138B can produce paper cups from 4 ounces to 24 ounces by changing the mold. Applicable to the production of market cups, instant noodles cups, soup cups, etc.
设备细节Machine Details：

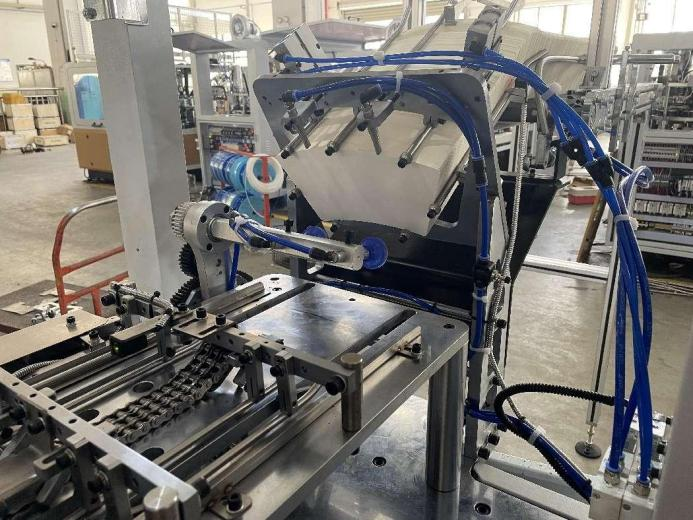

自动送纸下料机构：

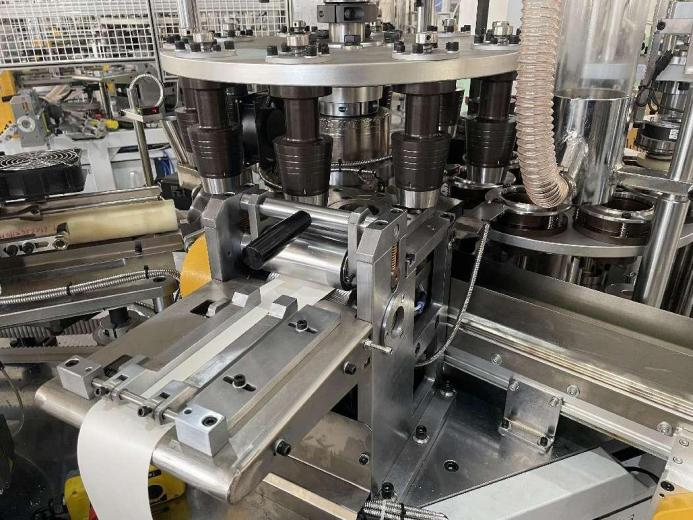

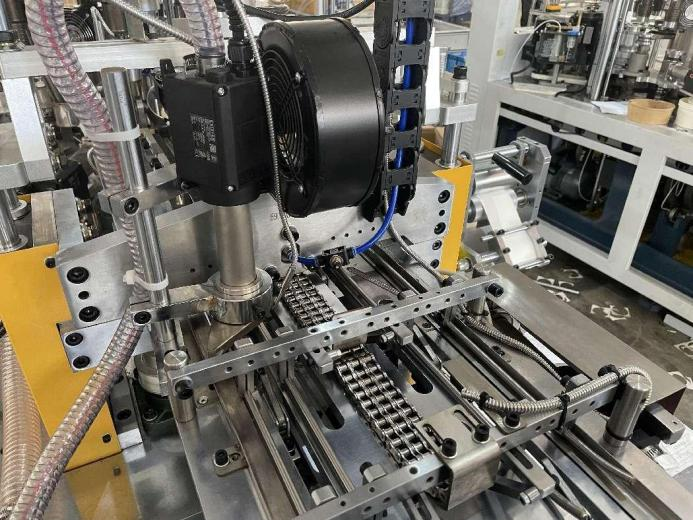

超声波前热风预热：

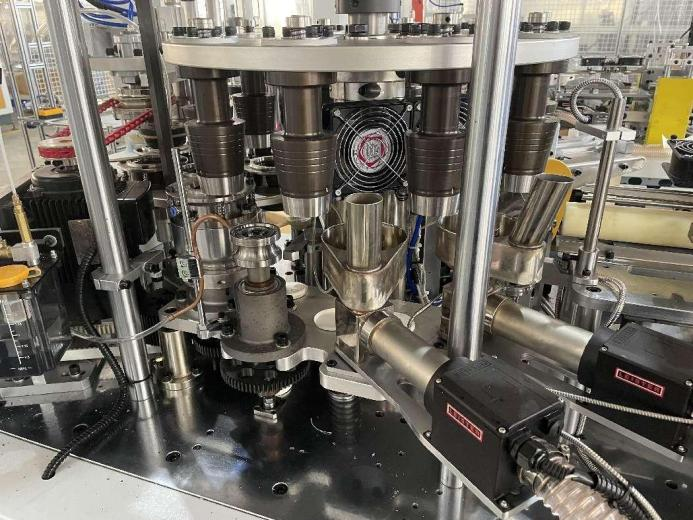

底部热风折底滚花成型：
冲底机构：
卷口机构（二次卷口）：
主要技术参数Technical Data：
|
纸杯规格Cups Specifications： |
4-24oz盎司 |
|
纸杯成型尺寸Forming size： |
上口直径Top：60-105mm， 杯底直径Bottom：40-75mm |
|
纸张规格Paper Specifications： |
170-350g/㎡克重 |
|
纸张材料Paper material： |
单、双、PE、PLA、涂层纸张材料Paper material Single and double PE/PLA/Non plastic coated paper |
|
生产速度Speed： |
140-160pcs/min 只/分钟 |
|
电源Power supply ： |
380V/220V 50Hz 三相 |
|
总功率General Power ： |
12Kw |
|
气源Ais source： |
0.6m3/min立方米 |
|
重量Weight： |
3200Kg |
|
机器尺寸Machine size: |
2900*1510*2200mm |
电器配置单Electric configuration：
|
电子配件名 |
品牌名 |
|
主电机Motor |
上海至宝ZHI BAO |
|
PLC |
国产汇川 |
|
人机屏Touch Screen |
国产汇川 |
|
变频器Frequency converter |
国产汇川 |
|
伺服电机servo motor |
国产汇川 |
|
小型断路器Miniature circuit breaker |
法国施耐德Schneider, France |
|
交流接触器AC contactor |
法国施耐德Schneider, France |
|
小型继电器miniature relay |
日本和泉 |
|
热风器Hot air |
瑞士leister |
|
开关电源Switching Mode Power Supply |
台湾明伟 |
|
继电器板8组Relay board 8 groups |
广迈自制 |
|
固态继电器Solid state relay |
韩国奥拖尼克斯 |
|
旋钮按扭button |
韩国奥拖尼克斯 |
|
温控仪Temperature Controller |
韩国奥拖尼克斯 |
|
编码器encoder |
韩国奥拖尼克斯 |
|
光电开关Photoelectric switch |
韩国奥拖尼克斯 |
|
接近开关Proximity switch |
韩国奥拖尼克斯 |
